57.2_conv2d函数的实现

57.2 conv2d函数的实现

本书把DeZero的im2col函数当作黑盒使用(不关注其内部实现)。im2col函数是对Variable实例的输入进行计算的DeZero函数，其导数可以通过backward求得。

由于CNN的函数代码较多，所以我们不将CNN相关的代码保存在dezero/functions.py中，而是保存在dezero/functions_conv.py中。DeZero的im2col函数也在dezero/functions_conv.py中。另外，dezero/functions.py中导入了dezero/functions_conv.py中实现的DeZero函数。这样用户就能从dezero/functions.py导入所有的函数。

现在来看DeZero的im2col函数，它有以下参数。表57-1是对其参数的说明。

im2col(x, kernel_size, stride=1, pad=0, to_matrix=True)

表 57-1 im2col 函数的参数

kernel_size参数可以是int或(int，int)(元组)。如果传来的值是(int，int)，那么第一个元素对应于高度，第二个元素对应于宽度；如果只传int，那么高度和宽度是同一个值。参数stride和pad的类型也一样。最后的参数to_matrix是标志位，如果为True，则指示函数在取出应用卷积核的区域后将其变为矩阵(这样就能以矩阵的乘积进行计算了)。

下面来实际使用这个im2col函数。

steps/step57.py

import numpy as np
importdezero-functionsasF
 $\mathrm{x1} = \mathrm{np.random.randint(1,3,7,7)}$
col1  $=$  F.im2col(x1,kernel_size=5,stride  $= 1$  pad  $= 0$  to_matrix=True) print(col1.shape)

dezero/util.py

$\texttt{x2} = \texttt{np.random.randint(10,3,7,7)}$  #10个数据
kernel_size  $= (5,5)$
stride  $= (1,1)$
pad  $= (\theta ,\theta)$
col2  $= \mathrm{F.im2col(x2}$  ，kernel_size，stride，pad,to_matrix  $\equiv$  True)
print(col2.shape)

运行结果

(9,75) (90，75)

上面的代码展示了两个例子。第一个是形状为 (1,3,7,7)(1,3,7,7) 的数据，即数据的批量大小为1，通道数为3，高为7，宽为7。第二个例子是将第一个例子的批量大小增加到10的情况。分别对两个数据集应用im2col函数后，第二维的元素数都变为75。这与卷积核的元素数(通道数为3，大小为 (5,5)(5,5) )一致。另外，批量大小为1的im2col的结果大小为(9，75)。第二个例子的批量大小为10，所以结果大小为(90，75)，是第一个例子的10倍。

接下来使用im2col函数来实现进行卷积运算的DeZero的函数。在此之前，首先实现工具函数pair(x)。

def pair(x):
    if isinstance(x, int):
        return (x, x)
    elif isinstance(x, tuple):
        assert len(x) == 2
        return x
    else:
        raise ValueError

如果参数 xx 是 int, 函数 pair(x) 将返回 (x, x)。如果 xx 是有两个元素的元组, pair(x) 则将其按原样返回。在使用这个函数的情况下, 不管输入是 int 还是 (int, int), 我们都可以得到具有两个元素的元组。示例如下所示。

fromdezero.utilismportpair
print pair(1))
print (pair((1,2)))

运行结果

(1, 1)

(1, 2)

下面实现进行卷积运算的函数 conv2d simples(将以下代码添加到dezero/functions_conv.py，而不是dezero/functions.py中)。

dezero/functions_conv.py

fromdezero.utilisimportpair，get_conv_outsize
def conv2d.simple(x,W,b=None,stride  $\coloneqq 1$  pad  $= 0$  ： x，W  $=$  as_variable(x)，as_variable(W) Weight  $=$  W #为了避免WWidth和Weight)冲突 N,C,H,W=x.shape OC,C,KH,KW  $=$  Weight.shape SH,SW  $=$  pair(stride) PH,PW  $=$  pairPAD OH  $=$  get_conv_outsize(H,KH,SH,PH) OW  $=$  get_conv_outsize(W,KW,SW,PH) col  $=$  im2col(x,(KH,KW),stride,pad,to_matrix=True）#  $①$  Weight  $=$  Weight.reshape(OC,-1).transpose() #  $②$  t  $=$  linear(col,Weight,b)#  $③$  y  $=$  t.reshape(N,OH,OW,OC).transpose(0,3,1,2） #  $④$  returny

上面代码中重要的部分用阴影表示。①处使用im2col展开输入数据，②处将卷积核(Weight)像图57-2那样并排展开为一列。通过在Weight.reshape(OC, -1)中指定-1可以做到这一点，这是reshape函数的一个便利的功能。如果reshape函数的参数被指定为-1，在保持多维数组元素数量不变的情况下，元素会被降维合并到一起。例如，形状为(10，3，5，5)的数组的元素数是750，对这个数组使用reshape(10，-1)，它将变换为形状是(10，75)的数组。

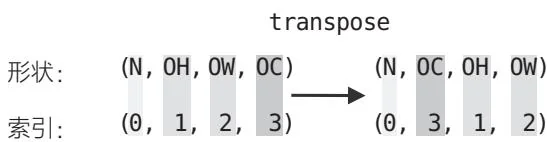

③处计算矩阵的乘积，这一行使用了用于线性变换的linear函数进行包含偏置的计算。最后的④处将输出变换为合适的形状。在变换时使用了DeZero的transpose函数。步骤38中曾经介绍过transpose函数可以用来交换张量的轴的顺序，这里我们以图57-3的形式改变轴的顺序。


图57-3 通过transpose函数交换轴的顺序

以上就是conv2d.simple函数的实现。由于我们在实现卷积运算时使用的是此前实现的DeZero函数，所以它的反向传播也可以正确进行。例如，我们可以按以下方式使用conv2d.simple函数。

steps/step57.py

N, C, H, W = 1, 5, 15, 15
OC, (KH, Kw) = 8, (3, 3)
x = Variable(np.random.randint(N, C, H, W))
W = np.random.randint(OC, C, KH, Kw)
y = F.conv2d.simple(x, W, b=None, stride=1, pad=1)
y.backup()
print(y.shape)
print(x.grad.shape)

运行结果

(1,8，15，15) (1，5，15，15)

上面的代码成功地执行了卷积运算。这里展示的卷积运算采用了普通的实现方式（因此函数也被命名为conv2d.simple），更好的实现方式是实现继承Function类的Conv2d类。Conv2d类和conv2d函数的代码在dezero/functions_conv.py中。感兴趣的读者可以查阅。

Conv2d类在正向传播阶段使用im2col方法，并通过张量积进行计算。另外，通过im2col展开的二阶张量(这里称之为col)在使用后会立即从内存中删除（因为col非常大，会占用很多内存）。之后的反向传播阶段通过转置卷积①来进行计算。
